SPI实验 驱动W25Q128

   日期:2018-05-18     浏览:107    评论:0
核心提示:一.SPI介绍SPI是英语SerialPeripheral interface的缩写,顾名思义就是串行外围设备接口。是Motorola首先在其MC68HCXX系列处理器上定义的。SPI接口主要应用在EEPROM,FLASH


一.SPI介绍

SPI 是英语SerialPeripheral interface的缩写,顾名思义就是串行外围设备接口。是Motorola首先在其MC68HCXX系列处理器上定义的。SPI接口主要应用在

EEPROMFLASH,实时时钟,AD转换器,还有数字信号处理器和数字信号解码器之间。SPI,是一种高速的,全双工,同步的通信总线,并且在芯片的

管脚上只占用四根线,节约了芯片的管脚,同时为PCB的布局上节省空间,提供方便,正是出于这种简单易用的特性,现在越来越多的芯片集成了这种

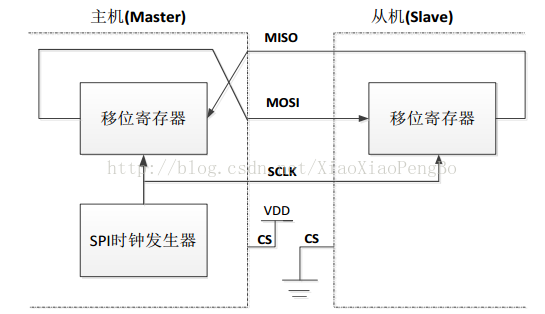

通信协议,STM32F4也有SPI接口。下面我们看看SPI的内部简明图

SPI接口一般使用4条线通信:

MISO 主设备数据输入,从设备数据输出。

MOSI 主设备数据输出,从设备数据输入。

SCLK时钟信号,由主设备产生。

CS从设备片选信号,由主设备控制。

从图中可以看出,主机和从机都有一个串行移位寄存器,主机通过向它的SPI串行寄存器

写入一个字节来发起一次传输。寄存器通过MOSI信号线将字节传送给从机,从机也将自己的移位寄存器中的内容通过MISO信号线返回给主机。这样,两个移位寄存器中的内容就被交换。外设的写操作和读操作是同步完成的。如果只进行写操作,主机只需忽略接收到的字节;反之,若主机要读取从机的一个字节,就必须发送一个空字节来引发从机的传输。

SPI主要特点有:可以同时发出和接收串行数据;可以当作主机或从机工作;提供频率可

编程时钟;发送结束中断标志;写冲突保护;总线竞争保护等。

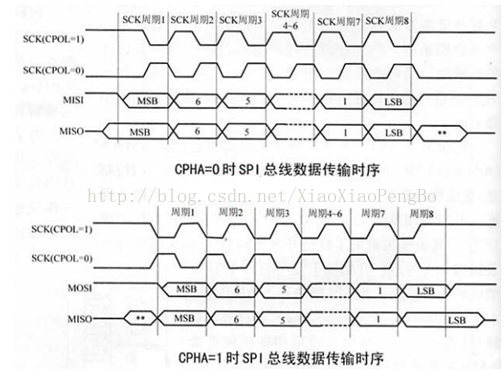

SPI总线四种工作方式 SPI 模块为了和外设进行数据交换,根据外设工作要求,其输出串

行同步时钟极性和相位可以进行配置,时钟极性(CPOL)对传输协议没有重大的影响。如果CPOL=0,串行同步时钟的空闲状态为低电平;如果CPOL=1,串行同步时钟的空闲状态为高电平。时   位(CPHA)能够配置用于选择两种不同的传输协议之一进行数据传输。如果CPHA=0,在串行同步时钟的第一个跳变沿(上升或下降)数据被采样;如果CPHA=1,在串行同步时钟的第二个跳变沿(上升或下降)数据被采样。SPI主模块和与之通信的外设备时钟相位和极性应该一致。不同时钟相位下的总线数据传输时序如图

TM32F4SPI功能很强大,SPI时钟最高可以到37.5Mhz,支持DMA,可以配置为SPI

协议或者I2S协议(支持全双工I2S)。

二.库函数应用

SPI

相关的库函数和定义分布在文件stm32f4xx_spi.c以及头文件stm32f4xx_spi.h中。STM32的主模式配置步骤如下:

SPI1举例

1)  配置相关引脚的复用功能,使能SPI1时钟。

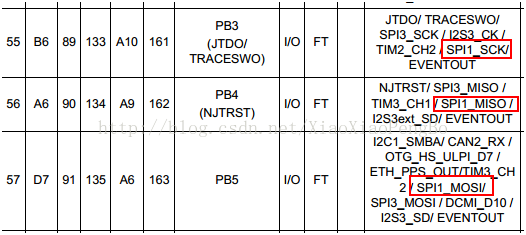

PB3453个(SCK.MISOMOSICS使用软件管理方式),所以设置这三个为复用IO,复用功能为AF5

使能SPI1时钟的方法为:

RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);//使能SPI1时钟

复用PB3,PB4,PB5SPI1引脚的方法为:

GPIO_PinAFConfig(GPIOB,GPIO_PinSource3,GPIO_AF_SPI1); //PB3复用为 SPI1

GPIO_PinAFConfig(GPIOB,GPIO_PinSource4,GPIO_AF_SPI1); //PB4复用为 SPI1

GPIO_PinAFConfig(GPIOB,GPIO_PinSource5,GPIO_AF_SPI1); //PB5复用为 SPI1

同时我们要设置相应的引脚模式为复用功能模式:

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;//复用功能

2)  初始化SPI1,设置SPI1工作模式等。

这一步全部是通过SPI1_CR1来设置,我们设置SPI1为主机模式,设置数据格式为8位,然后通过CPOLCPHA位来设置SCK时钟极性及采样方式。并设置SPI1的时钟频率(最大37.5Mhz),以及数据的格式(MSB在前还是LSB在前)。在库函数中初始化SPI的函数为:

void SPI_Init(SPI_TypeDef* SPIx, SPI_InitTypeDef* SPI_InitStruct);

跟其他外设初始化一样,第一个参数是SPI标号,这里我们是使用的SPI1。下面我们来看看第二个参数结构体类型SPI_InitTypeDef的定义:

typedefstruct

{

uint16_tSPI_Direction;

uint16_tSPI_Mode;

uint16_tSPI_DataSize;

uint16_tSPI_CPOL;

uint16_tSPI_CPHA;

uint16_tSPI_NSS;

uint16_tSPI_BaudRatePrescaler;

uint16_tSPI_FirstBit;

uint16_tSPI_CRCPolynomial;

}SPI_InitTypeDef;

结构体成员变量比较多,接下来我们简单讲解一下:

第一个参数SPI_Direction是用来设置SPI的通信方式,可以选择为半双工,全双工,以及串行发和串行收方式,这里我们选择全双工模式

SPI_Direction_2Lines_FullDuplex

第二个参数SPI_Mode用来设置SPI的主从模式,这里我们设置为主机模式SPI_Mode_Master,当然有需要你也可以选择为从机模式SPI_Mode_Slave

第三个参数SPI_DataSiz位还是16 位帧格式选择项,这里我们是位传输,选择SPI_DataSize_8b

第四个参数SPI_CPOL用来设置时钟极性,我们设置串行同步时钟的空闲状态为高电平所以我们选择SPI_CPOL_High

第五个参数SPI_CPHA用来设置时钟相位,也就是选择在串行同步时钟的第几个跳变沿(上升或下降)数据被采样,可以为第一个或者第二个条边沿采集,这里我们选择第二个跳变沿,所以选择SPI_CPHA_2Edge

第六个参数SPI_NSS设置NSS信号由硬件(NSS管脚)还是软件控制,这里我们通过软件控制NSS关键,而不是硬件自动控制,所以选择SPI_NSS_Soft

第七个参数SPI_BaudRatePrescaler很关键,就是设置SPI波特率预分频值也就是决定SPI的时钟的参数,从分频到256 分频个可选值,初始化的时候我们选择256 分频值SPI_BaudRatePrescaler_256, 传输速度为84M/256=328.125KHz

第八个参数SPI_FirstBit 设置数据传输顺序是MSB位在前还是LSB位在前,,这里我们选择SPI_FirstBit_MSB高位在前。

第九个参数SPI_CRCPolynomial是用来设置CRC校验多项式,提高通信可靠性,大于1即可。

设置好上面9个参数,我们就可以初始化SPI外设了。初始化的范例格式为:

SPI_InitTypeDef SPI_InitStructure;

SPI_InitStructure.SPI_Direction =SPI_Direction_2Lines_FullDuplex;   //双线双向全双工

SPI_InitStructure.SPI_Mode = SPI_Mode_Master;    //SPI

SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;  // SPI发送接收8位帧结构

SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;//串行同步时钟的空闲状态为高电平

SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;//第二个跳变沿数据被采样

SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;  //NSS信号由软件控制

SPI_InitStructure.SPI_BaudRatePrescaler =SPI_BaudRatePrescaler_256; //预分频256

SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;  //数据传输从MSB位开始

SPI_InitStructure.SPI_CRCPolynomial = 7; //CRC值计算的多项式

SPI_Init(SPI2, &SPI_InitStructure); //根据指定的参数初始化外设SPIx寄存器

3)  使能SPI1

这一步通过SPI1_CR1bit6来设置,以启动SPI1,在启动之后,我们就可以开始SPI通讯了。库函数使能SPI1的方法为:

SPI_Cmd(SPI1, ENABLE); //使能SPI1外设

4)  SPI传输数据

通信接口当然需要有发送数据和接受数据的函数,固件库提供的发送数据函数原型为:

void SPI_I2S_SendData(SPI_TypeDef* SPIx, uint16_t Data)

这个函数很好理解,往SPIx数据寄存器写入数据Data,从而实现发送。

固件库提供的接受数据函数原型为:

uint16_t SPI_I2S_ReceiveData(SPI_TypeDef* SPIx)

这个函数也不难理解,从SPIx数据寄存器读出接受到的数据。

5)  查看SPI传输状态

SPI传输过程中,我们经常要判断数据是否传输完成,发送区是否为空等等状态,这是通过函数SPI_I2S_GetFlagStatus实现的,这个函数很简单就不详细讲解,判断发送是否完成的方法是:

SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE)

三.库函数应用源码



[cpp] view plain copy


  1. voidSPI1_Init(void)
  2. {
  3.   GPIO_InitTypeDef  GPIO_InitStructure;
  4.   SPI_InitTypeDef  SPI_InitStructure;
  5.
  6.   RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB,ENABLE);//使能GPIOB时钟
  7.   RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1,ENABLE);//使能SPI1时钟
  8.
  9.   //GPIOFB3,4,5初始化设置
  10.   GPIO_InitStructure.GPIO_Pin =GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5;//PB3~5复用功能输出
  11.   GPIO_InitStructure.GPIO_Mode =GPIO_Mode_AF;//复用功能
  12.   GPIO_InitStructure.GPIO_OType =GPIO_OType_PP;//推挽输出
  13.   GPIO_InitStructure.GPIO_Speed =GPIO_Speed_100MHz;//100MHz
  14.   GPIO_InitStructure.GPIO_PuPd =GPIO_PuPd_UP;//上拉
  15.   GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化
  16.
  17.          GPIO_PinAFConfig(GPIOB,GPIO_PinSource3,GPIO_AF_SPI1);//PB3复用为 SPI1
  18.          GPIO_PinAFConfig(GPIOB,GPIO_PinSource4,GPIO_AF_SPI1);//PB4复用为 SPI1
  19.          GPIO_PinAFConfig(GPIOB,GPIO_PinSource5,GPIO_AF_SPI1);//PB5复用为 SPI1
  20.
  21.          //这里只针对SPI口初始化
  22.          RCC_APB2PeriphResetCmd(RCC_APB2Periph_SPI1,ENABLE);//复位SPI1
  23.          RCC_APB2PeriphResetCmd(RCC_APB2Periph_SPI1,DISABLE);//停止复位SPI1
  24.
  25.          SPI_InitStructure.SPI_Direction =SPI_Direction_2Lines_FullDuplex;  //设置SPI单向或者双向的数据模式:SPI设置为双线双向全双工
  26.          SPI_InitStructure.SPI_Mode =SPI_Mode_Master;                   //设置SPI工作模式:设置为主SPI
  27.          SPI_InitStructure.SPI_DataSize =SPI_DataSize_8b;                 //设置SPI的数据大小:SPI发送接收8位帧结构
  28.          SPI_InitStructure.SPI_CPOL =SPI_CPOL_High;                 //串行同步时钟的空闲状态为高电平
  29.          SPI_InitStructure.SPI_CPHA =SPI_CPHA_2Edge;   //串行同步时钟的第二个跳变沿(上升或下降)数据被采样
  30.          SPI_InitStructure.SPI_NSS =SPI_NSS_Soft;               //NSS信号由硬件(NSS管脚)还是软件(使用SSI位)管理:内部NSS信号有SSI位控制
  31.          SPI_InitStructure.SPI_BaudRatePrescaler= SPI_BaudRatePrescaler_256;            //定义波特率预分频的值:波特率预分频值为256
  32.          SPI_InitStructure.SPI_FirstBit =SPI_FirstBit_MSB;         //指定数据传输从MSB位还是LSB位开始:数据传输从MSB位开始
  33.          SPI_InitStructure.SPI_CRCPolynomial =7;      //CRC值计算的多项式
  34.          SPI_Init(SPI1,&SPI_InitStructure);  //根据SPI_InitStruct中指定的参数初始化外设SPIx寄存器
  35.
  36.          SPI_Cmd(SPI1, ENABLE); //使能SPI外设
  37.
  38.          SPI1_ReadWriteByte(0xff);//启动传输
  39. }
  40. //SPI1速度设置函数
  41. //SPI速度=fAPB2/分频系数
  42. //@refSPI_BaudRate_Prescaler:SPI_BaudRatePrescaler_2~SPI_BaudRatePrescaler_256
  43. //fAPB2时钟一般为84Mhz:
  44. voidSPI1_SetSpeed(u8 SPI_BaudRatePrescaler)
  45. {
  46.  assert_param(IS_SPI_BAUDRATE_PRESCALER(SPI_BaudRatePrescaler));//判断有效性
  47.          SPI1->CR1&=0xFFC7;//位3-5清零,用来设置波特率
  48.          SPI1->CR1|=SPI_BaudRatePrescaler;     //设置SPI1速度
  49.          SPI_Cmd(SPI1,ENABLE); //使能SPI1
  50. }
  51. //SPI1 读写一个字节
  52. //Txdata:要写入的字节
  53. //返回值:读取到的字节
  54. u8SPI1_ReadWriteByte(u8 TxData)
  55. {
  56.
  57.   while (SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_TXE) == RESET){}//等待发送区空
  58.
  59.          SPI_I2S_SendData(SPI1, TxData); //通过外设SPIx发送一个byte  数据
  60.
  61.   while (SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_RXNE) == RESET){} //等待接收完一个byte
  62.
  63.          return SPI_I2S_ReceiveData(SPI1); //返回通过SPIx最近接收的数据
  64.
  65. }

四.W25Q128介绍

W25Q128是华邦公司推出的大容量SPI FLASH产品,W25Q128的容量为128Mb,该系列还有W25Q80/16/32/64等。

W25Q12816M的容量分为256个块(Block),每个块大小为64K字节,每个块又分为16个扇区(Sector),每个扇区4K个字节。W25Q128的最小擦除单位为一个扇区,也就是每次必须擦除4K个字节。这样我们需要给W25Q128开辟一个至少4K的缓存区,这样对SRAM要求比较高,要求芯片必须有4K以上SRAM才能很好的操作。

W25Q128的擦写周期多达10W次,具有20年的数据保存期限,支持电压为2.7~3.6V

W25Q128支持标准的SPI,还支持双输出/四输出的SPI,最大SPI时钟可以到80Mhz(双输出时相当于160Mhz,四输出时相当于320M),更多的W25Q128的介绍,请参考W25Q128DATASHEET

五.SPI操作W25Q128

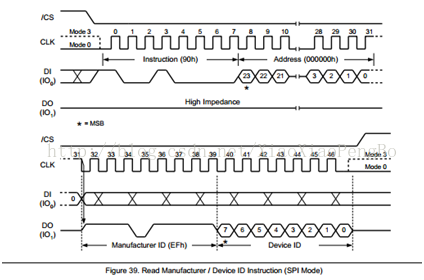

1.      Read Manufacturer / Device ID(90h)



程序和时序图一一对应

程序意思为:先片选,选中W25Q128,然后发送命令和address,然后再读出ID,再取消片选

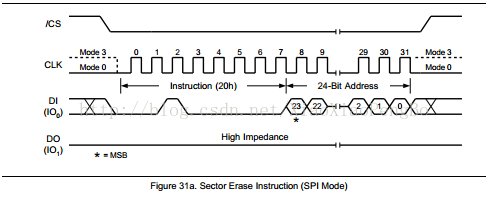

2.        Sector Erase (20h)

对应的时序图为

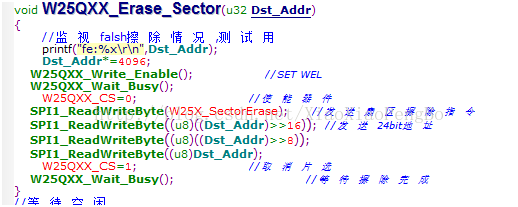

程序的意思是片选25Q128,然后发送命令和地址,然后再取消片选,等待擦除完成

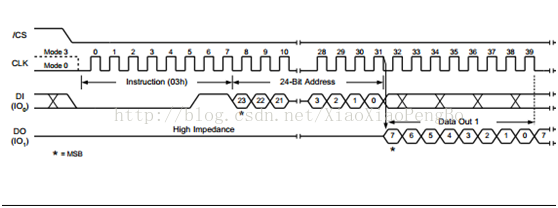

3.        Read Data (03h)

对应的时序图为:

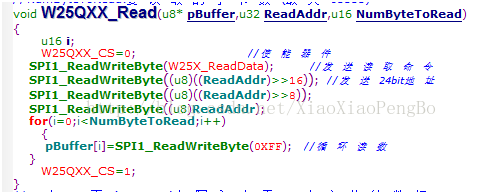

         只介绍这三个,可以自行参照datasheet读源码,后续附上源码

六.操作W25Q128源码

W25qxx.h



[cpp] view plain copy


  1. #ifndef__W25QXX_H
  2. #define__W25QXX_H
  3. #include"sys.h"
  4.
  5. //W25X系列/Q系列芯片列表
  6. //W25Q80  ID 0xEF13
  7. //W25Q16  ID 0xEF14
  8. //W25Q32  ID 0xEF15
  9. //W25Q64  ID 0xEF16
  10. //W25Q128ID  0xEF17
  11. #defineW25Q80     0xEF13
  12. #defineW25Q16     0xEF14
  13. #defineW25Q32     0xEF15
  14. #defineW25Q64     0xEF16
  15. #defineW25Q128    0xEF17
  16.
  17. externu16 W25QXX_TYPE;                                           //定义W25QXX芯片型号
  18.
  19. #define     W25QXX_CS             PBout(14)                //W25QXX的片选信号
  20.
  21. //////////////////////////////////////////////////////////////////////////////////
  22. //指令表
  23. #defineW25X_WriteEnable              0x06
  24. #defineW25X_WriteDisable            0x04
  25. #defineW25X_ReadStatusReg                 0x05
  26. #defineW25X_WriteStatusReg                0x01
  27. #defineW25X_ReadData                           0x03
  28. #defineW25X_FastReadData          0x0B
  29. #defineW25X_FastReadDual           0x3B
  30. #defineW25X_PageProgram           0x02
  31. #defineW25X_BlockErase                          0xD8
  32. #defineW25X_SectorErase              0x20
  33. #defineW25X_ChipErase                           0xC7
  34. #defineW25X_PowerDown                       0xB9
  35. #defineW25X_ReleasePowerDown        0xAB
  36. #defineW25X_DeviceID                    0xAB
  37. #defineW25X_ManufactDeviceID  0x90
  38. #defineW25X_JedecDeviceID                   0x9F
  39.
  40. voidW25QXX_Init(void);
  41. u16  W25QXX_ReadID(void);                              //读取FLASH ID
  42. u8     W25QXX_ReadSR(void);                          //读取状态寄存器
  43. voidW25QXX_Write_SR(u8 sr);                       //写状态寄存器
  44. voidW25QXX_Write_Enable(void);                 //写使能
  45. voidW25QXX_Write_Disable(void);                  //写保护
  46. voidW25QXX_Write_NoCheck(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite);
  47. voidW25QXX_Read(u8* pBuffer,u32 ReadAddr,u16 NumByteToRead);   //读取flash
  48. voidW25QXX_Write(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite);//写入flash
  49. voidW25QXX_Erase_Chip(void);                //整片擦除
  50. voidW25QXX_Erase_Sector(u32 Dst_Addr);  //扇区擦除
  51. voidW25QXX_Wait_Busy(void);                   //等待空闲
  52. voidW25QXX_PowerDown(void);           //进入掉电模式
  53. voidW25QXX_WAKEUP(void);                             //唤醒
  54. #endif

W25qxx.c



[cpp] view plain copy


  1. #include"w25qxx.h"
  2. #include"spi.h"
  3. #include"delay.h"
  4. #include"usart.h"
  5. u16W25QXX_TYPE=W25Q128;       //默认是W25Q128
  6. //4Kbytes为一个Sector
  7. //16个扇区为1个Block
  8. //W25Q128
  9. //容量为16M字节,共有128个Block,4096个Sector
  10.
  11. //初始化SPI FLASH的IO口
  12. voidW25QXX_Init(void)
  13. {
  14.   GPIO_InitTypeDef  GPIO_InitStructure;
  15.
  16.   RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB,ENABLE);//使能GPIOB时钟
  17.   RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOG,ENABLE);//使能GPIOG时钟
  18.
  19.           //GPIOB14
  20.   GPIO_InitStructure.GPIO_Pin =GPIO_Pin_14;//PB14
  21.   GPIO_InitStructure.GPIO_Mode =GPIO_Mode_OUT;//输出
  22.   GPIO_InitStructure.GPIO_OType =GPIO_OType_PP;//推挽输出
  23.   GPIO_InitStructure.GPIO_Speed =GPIO_Speed_100MHz;//100MHz
  24.   GPIO_InitStructure.GPIO_PuPd =GPIO_PuPd_UP;//上拉
  25.   GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化
  26.
  27.          GPIO_InitStructure.GPIO_Pin =GPIO_Pin_7;//PG7
  28.   GPIO_Init(GPIOG, &GPIO_InitStructure);//初始化
  29.
  30.          GPIO_SetBits(GPIOG,GPIO_Pin_7);//PG7输出1,防止NRF干扰SPI FLASH的通信
  31.          W25QXX_CS=1;                           //SPI FLASH不选中
  32.          SPI1_Init();                                         //初始化SPI
  33.          SPI1_SetSpeed(SPI_BaudRatePrescaler_4);             //设置为21M时钟,高速模式
  34.          W25QXX_TYPE=W25QXX_ReadID();        //读取FLASH ID.
  35. }
  36.
  37. //读取W25QXX的状态寄存器
  38. //BIT7  6  5   4   3  2   1   0
  39. //SPR   RV  TBBP2 BP1 BP0 WEL BUSY
  40. //SPR:默认0,状态寄存器保护位,配合WP使用
  41. //TB,BP2,BP1,BP0:FLASH区域写保护设置
  42. //WEL:写使能锁定
  43. //BUSY:忙标记位(1,忙;0,空闲)
  44. //默认:0x00
  45. u8W25QXX_ReadSR(void)
  46. {
  47.          u8 byte=0;
  48.          W25QXX_CS=0;                            //使能器件
  49.          SPI1_ReadWriteByte(W25X_ReadStatusReg);    //发送读取状态寄存器命令
  50.          byte=SPI1_ReadWriteByte(0xff);             //读取一个字节
  51.          W25QXX_CS=1;                            //取消片选
  52.          return byte;
  53. }
  54. //写W25QXX状态寄存器
  55. //只有SPR,TB,BP2,BP1,BP0(bit7,5,4,3,2)可以写!!!
  56. voidW25QXX_Write_SR(u8 sr)
  57. {
  58.          W25QXX_CS=0;                            //使能器件
  59.          SPI1_ReadWriteByte(W25X_WriteStatusReg);   //发送写取状态寄存器命令
  60.          SPI1_ReadWriteByte(sr);               //写入一个字节
  61.          W25QXX_CS=1;                            //取消片选
  62. }
  63. //W25QXX写使能
  64. //将WEL置位
  65. voidW25QXX_Write_Enable(void)
  66. {
  67.          W25QXX_CS=0;                            //使能器件
  68.     SPI1_ReadWriteByte(W25X_WriteEnable);      //发送写使能
  69.          W25QXX_CS=1;                            //取消片选
  70. }
  71. //W25QXX写禁止
  72. //将WEL清零
  73. voidW25QXX_Write_Disable(void)
  74. {
  75.          W25QXX_CS=0;                            //使能器件
  76.     SPI1_ReadWriteByte(W25X_WriteDisable);     //发送写禁止指令
  77.          W25QXX_CS=1;                            //取消片选
  78. }
  79. //读取芯片ID
  80. //返回值如下:
  81. //0xEF13,表示芯片型号为W25Q80
  82. //0xEF14,表示芯片型号为W25Q16
  83. //0xEF15,表示芯片型号为W25Q32
  84. //0xEF16,表示芯片型号为W25Q64
  85. //0xEF17,表示芯片型号为W25Q128
  86. u16W25QXX_ReadID(void)
  87. {
  88.          u16 Temp = 0;
  89.          W25QXX_CS=0;
  90.          SPI1_ReadWriteByte(0x90);//发送读取ID命令
  91.          SPI1_ReadWriteByte(0x00);
  92.          SPI1_ReadWriteByte(0x00);
  93.          SPI1_ReadWriteByte(0x00);
  94.          Temp|=SPI1_ReadWriteByte(0xFF)<<8;
  95.          Temp|=SPI1_ReadWriteByte(0xFF);
  96.          W25QXX_CS=1;
  97.          return Temp;
  98. }
  99. //读取SPIFLASH
  100. //在指定地址开始读取指定长度的数据
  101. //pBuffer:数据存储区
  102. //ReadAddr:开始读取的地址(24bit)
  103. //NumByteToRead:要读取的字节数(最大65535)
  104. voidW25QXX_Read(u8* pBuffer,u32 ReadAddr,u16 NumByteToRead)
  105. {
  106.         u16i;
  107.          W25QXX_CS=0;                            //使能器件
  108.     SPI1_ReadWriteByte(W25X_ReadData);         //发送读取命令
  109.    SPI1_ReadWriteByte((u8)((ReadAddr)>>16));  //发送24bit地址
  110.     SPI1_ReadWriteByte((u8)((ReadAddr)>>8));
  111.     SPI1_ReadWriteByte((u8)ReadAddr);
  112.     for(i=0;i<NumByteToRead;i++)
  113.          {
  114.        pBuffer[i]=SPI1_ReadWriteByte(0xFF);  //循环读数
  115.     }
  116.          W25QXX_CS=1;
  117. }
  118. //SPI在一页(0~65535)内写入少于256个字节的数据
  119. //在指定地址开始写入最大256字节的数据
  120. //pBuffer:数据存储区
  121. //WriteAddr:开始写入的地址(24bit)
  122. //NumByteToWrite:要写入的字节数(最大256),该数不应该超过该页的剩余字节数!!!
  123. voidW25QXX_Write_Page(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite)
  124. {
  125.         u16i;
  126.     W25QXX_Write_Enable();                  //SET WEL
  127.          W25QXX_CS=0;                            //使能器件
  128.     SPI1_ReadWriteByte(W25X_PageProgram);      //发送写页命令
  129.    SPI1_ReadWriteByte((u8)((WriteAddr)>>16)); //发送24bit地址
  130.    SPI1_ReadWriteByte((u8)((WriteAddr)>>8));
  131.     SPI1_ReadWriteByte((u8)WriteAddr);
  132.    for(i=0;i<NumByteToWrite;i++)SPI1_ReadWriteByte(pBuffer[i]);//循环写数
  133.          W25QXX_CS=1;                            //取消片选
  134.          W25QXX_Wait_Busy();                                            //等待写入结束
  135. }
  136. //无检验写SPI FLASH
  137. //必须确保所写的地址范围内的数据全部为0xFF,否则在非0xFF处写入的数据将失败!
  138. //具有自动换页功能
  139. //在指定地址开始写入指定长度的数据,但是要确保地址不越界!
  140. //pBuffer:数据存储区
  141. //WriteAddr:开始写入的地址(24bit)
  142. //NumByteToWrite:要写入的字节数(最大65535)
  143. //CHECKOK
  144. voidW25QXX_Write_NoCheck(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite)
  145. {
  146.          u16 pageremain;
  147.          pageremain=256-WriteAddr%256; //单页剩余的字节数
  148.          if(NumByteToWrite<=pageremain)pageremain=NumByteToWrite;//不大于256个字节
  149.          while(1)
  150.          {
  151.                    W25QXX_Write_Page(pBuffer,WriteAddr,pageremain);
  152.                    if(NumByteToWrite==pageremain)break;//写入结束了
  153.                  else //NumByteToWrite>pageremain
  154.                    {
  155.                             pBuffer+=pageremain;
  156.                             WriteAddr+=pageremain;
  157.
  158.                             NumByteToWrite-=pageremain;                          //减去已经写入了的字节数
  159.                             if(NumByteToWrite>256)pageremain=256;//一次可以写入256个字节
  160.                             elsepageremain=NumByteToWrite;        //不够256个字节了
  161.                    }
  162.          };
  163. }
  164. //写SPIFLASH
  165. //在指定地址开始写入指定长度的数据
  166. //该函数带擦除操作!
  167. //pBuffer:数据存储区
  168. //WriteAddr:开始写入的地址(24bit)
  169. //NumByteToWrite:要写入的字节数(最大65535)
  170. u8W25QXX_BUFFER[4096];
  171. voidW25QXX_Write(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite)
  172. {
  173.          u32 secpos;
  174.          u16 secoff;
  175.          u16 secremain;
  176.         u16i;
  177.          u8 * W25QXX_BUF;
  178.      W25QXX_BUF=W25QXX_BUFFER;
  179.         secpos=WriteAddr/4096;//扇区地址
  180.          secoff=WriteAddr%4096;//在扇区内的偏移
  181.          secremain=4096-secoff;//扇区剩余空间大小
  182.         //printf("ad:%X,nb:%X\r\n",WriteAddr,NumByteToWrite);//测试用
  183.         if(NumByteToWrite<=secremain)secremain=NumByteToWrite;//不大于4096个字节
  184.          while(1)
  185.          {
  186.                    W25QXX_Read(W25QXX_BUF,secpos*4096,4096);//读出整个扇区的内容
  187.                    for(i=0;i<secremain;i++)//校验数据
  188.                    {
  189.                             if(W25QXX_BUF[secoff+i]!=0xFF)break;//需要擦除
  190.                    }
  191.                    if(i<secremain)//需要擦除
  192.                    {
  193.                             W25QXX_Erase_Sector(secpos);//擦除这个扇区
  194.                             for(i=0;i<secremain;i++)     //复制
  195.                             {
  196.                                      W25QXX_BUF[i+secoff]=pBuffer[i];
  197.                             }
  198.                             W25QXX_Write_NoCheck(W25QXX_BUF,secpos*4096,4096);//写入整个扇区
  199.
  200.                    }elseW25QXX_Write_NoCheck(pBuffer,WriteAddr,secremain);//写已经擦除了的,直接写入扇区剩余区间.
  201.                    if(NumByteToWrite==secremain)break;//写入结束了
  202.                    else//写入未结束
  203.                    {
  204.                             secpos++;//扇区地址增1
  205.                             secoff=0;//偏移位置为0
  206.
  207.                         pBuffer+=secremain;  //指针偏移
  208.                             WriteAddr+=secremain;//写地址偏移
  209.                         NumByteToWrite-=secremain;                                    //字节数递减
  210.                             if(NumByteToWrite>4096)secremain=4096;  //下一个扇区还是写不完
  211.                             elsesecremain=NumByteToWrite;                   //下一个扇区可以写完了
  212.                    }
  213.          };
  214. }
  215. //擦除整个芯片
  216. //等待时间超长...
  217. voidW25QXX_Erase_Chip(void)
  218. {
  219.     W25QXX_Write_Enable();                  //SET WEL
  220.     W25QXX_Wait_Busy();
  221.        W25QXX_CS=0;                            //使能器件
  222.     SPI1_ReadWriteByte(W25X_ChipErase);        //发送片擦除命令
  223.          W25QXX_CS=1;                            //取消片选
  224.          W25QXX_Wait_Busy();                                        //等待芯片擦除结束
  225. }
  226. //擦除一个扇区
  227. //Dst_Addr:扇区地址 根据实际容量设置
  228. //擦除一个山区的最少时间:150ms
  229. voidW25QXX_Erase_Sector(u32 Dst_Addr)
  230. {
  231.          //监视falsh擦除情况,测试用
  232.         printf("fe:%x\r\n",Dst_Addr);
  233.         Dst_Addr*=4096;
  234.     W25QXX_Write_Enable();                  //SET WEL
  235.     W25QXX_Wait_Busy();
  236.        W25QXX_CS=0;                            //使能器件
  237.     SPI1_ReadWriteByte(W25X_SectorErase);      //发送扇区擦除指令
  238.    SPI1_ReadWriteByte((u8)((Dst_Addr)>>16));  //发送24bit地址
  239.    SPI1_ReadWriteByte((u8)((Dst_Addr)>>8));
  240.     SPI1_ReadWriteByte((u8)Dst_Addr);
  241.          W25QXX_CS=1;                            //取消片选
  242.     W25QXX_Wait_Busy();                                        //等待擦除完成
  243. }
  244. //等待空闲
  245. voidW25QXX_Wait_Busy(void)
  246. {
  247.          while((W25QXX_ReadSR()&0x01)==0x01);   // 等待BUSY位清空
  248. }
  249. //进入掉电模式
  250. void W25QXX_PowerDown(void)
  251. {
  252.        W25QXX_CS=0;                            //使能器件
  253.     SPI1_ReadWriteByte(W25X_PowerDown);        //发送掉电命令
  254.          W25QXX_CS=1;                            //取消片选
  255.     delay_us(3);                               //等待TPD
  256. }
  257. //唤醒
  258. voidW25QXX_WAKEUP(void)
  259. {
  260.        W25QXX_CS=0;                            //使能器件
  261.    SPI1_ReadWriteByte(W25X_ReleasePowerDown);   // send W25X_PowerDown command 0xAB
  262.          W25QXX_CS=1;                            //取消片选
  263.     delay_us(3);                               //等待TRES1
  264. }

打赏

更多>同类 嵌入式
0相关评论

推荐图文
推荐 嵌入式
点击排行

网站首页  |  关于我们  |  联系方式  |  使用协议  |  版权隐私  |  网站地图  |  排名推广  |  广告服务  |  积分换礼  |  网站留言  |  RSS订阅  |  违规举报
